¿Qué es el tubo de cobre ranurado interior? Beneficios clave en los intercambiadores de calor HVAC
Dejar un mensaje
Ventajas y características de los tubos de cobre con rosca interna

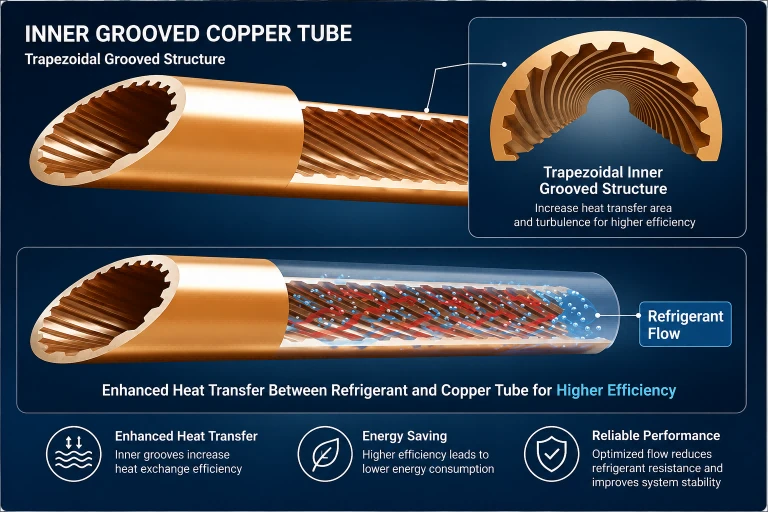

En comparación con los tubos de cobre lisos, los tubos de cobre con rosca interna adoptan un mecanismo mejorado de transferencia de calor. Bajo el mismo caudal, su coeficiente de transferencia de calor se puede aumentar en1,5 a 3 veces, lo que reduce en gran medida el tamaño total y el costo de inversión de los intercambiadores de calor.
Mejora de la turbulencia
Efecto de remolino
Generación de vórtice
II. Ventajas de la aplicación de los tubos de cobre con rosca interna
Los tubos de cobre con rosca interna se aplican principalmente a intercambiadores de calor en sistemas de refrigeración y aire acondicionado, como condensadores y evaporadores.
En comparación con los tradicionales tubos de cobre lisos, las ventajas de su aplicación se reflejan en los siguientes aspectos:
1.Alto coeficiente de transferencia de calorLos tubos de cobre con rosca interna ofrecen una notable mejora en la transferencia de calor. En las mismas condiciones de trabajo, el coeficiente de transferencia de calor del intercambiador de calor se puede aumentar en más del 50%, lo que reduce en gran medida el tamaño del intercambiador de calor y ahorra materiales y espacio de instalación.
2. Distribución uniforme de refrigeranteLa estructura de rosca interna facilita la distribución y turbulencia del refrigerante bifásico gas-líquido-, suprime fenómenos desfavorables como zonas secas y deslizamiento de flujo, y mejora la tasa de utilización efectiva de los intercambiadores de calor.
3. Alta eficiencia del sistemaEl uso de tubos de cobre con rosca interna reduce efectivamente la diferencia de temperatura entre la entrada y la salida del intercambiador de calor, reduce el consumo de energía del compresor y aumenta el índice de eficiencia energética (EER) del sistema entre un 5 % y un 10 %.
4. Amplia adaptabilidadLos tubos de cobre con rosca interna presentan buena compatibilidad con varios refrigerantes. Muestran un excelente rendimiento de transferencia de calor con nuevos refrigerantes ecológicos que reemplazan al R22, lo que respalda la popularización y aplicación de refrigerantes ecológicos-.
5. Fácil mantenimiento y limpiezaEl flujo en espiral dentro del tubo reduce la adhesión de incrustaciones, suciedad de aceite y otros sedimentos, extiende el ciclo de limpieza y reduce los costos de mantenimiento-a largo plazo.
Requisitos del proceso de soldadura para tubos de cobre con rosca interna
Selección de métodos de soldadura.
Los tubos de cobre con rosca interna se conectan principalmente a juntas y accesorios de tuberías mediantesoldaduraosoldadura por fusión.
La soldadura fuerte presenta una temperatura de soldadura relativamente baja, lo que provoca ligeros cambios en la microestructura y el rendimiento de las uniones con baja tensión residual. Se aplica principalmente en ocasiones que requieren una alta resistencia en las articulaciones.
La soldadura por fusión conlleva una temperatura más alta y una zona afectada por el calor-más amplia, lo que genera cambios obvios en la estructura y el rendimiento de las uniones soldadas. Generalmente se utiliza para escenarios con requisitos ordinarios de resistencia de las juntas.
Requisitos de calidad de soldadura
Los tubos de cobre con rosca interna imponen estándares estrictos en cuanto a la calidad de las uniones soldadas. Las soldaduras calificadas requieren una transición de relleno completa y suave con materiales base sin defectos de soldadura, como cordones de soldadura y socavaduras, con superficies lisas libres de grietas, -quemaduras e inclusiones de escoria, mientras que el refuerzo de soldadura debe controlarse dentro de 1 mm. Mientras tanto, las uniones soldadas deben alcanzar más del 90% de la resistencia a la tracción del material base con una dureza comparable. En términos de estanqueidad y durabilidad, las juntas necesitan un excelente rendimiento de sellado para resistir pruebas de mantenimiento de presión de 24 horas a 1,25 veces la presión de trabajo sin fugas, y ofrecer una resistencia a la corrosión equivalente al material base sin marcas de corrosión obvias después de pruebas de condiciones de trabajo simuladas.
Control del proceso de soldadura
Para garantizar la calidad calificada de las uniones soldadas para tubos de cobre con rosca interna, se deben implementar medidas de control de proceso estandarizadas durante todo el procedimiento de soldadura. Antes de soldar, los extremos de los tubos de cobre se pulirán para eliminar las capas de óxido y se desengrasarán con acetona y otros disolventes. Durante el montaje se utilizan herramientas profesionales, como abrazaderas para tuberías y soportes de posicionamiento, para garantizar la precisión del montaje y evitar desalineaciones y deformaciones, con la separación de sujeción controlada a 0,05 mm y la profundidad de sujeción ajustada al doble del espesor de la pared del tubo. Los parámetros de soldadura, incluidos la corriente y el voltaje, se optimizarán de acuerdo con las especificaciones del tubo y los tipos de soldadura para mantener la energía lineal de la unión entre 10 y 20 J/mm para una entrada de calor estable. Se aplican métodos de soldadura intermitente y simétrico para la soldadura de raíz, donde el ancho del cordón de soldadura se mantiene de 2 a 3 veces el espesor de la pared del tubo de cobre. Para la soldadura multi-capa y multi-pasada, la temperatura entre-pasada se controla estrictamente por debajo de 150 grados para reducir la tensión residual y la deformación estructural. Se puede realizar un tratamiento térmico de recocido o normalización en uniones soldadas cuando sea necesario para eliminar tensiones residuales y restaurar las propiedades estructurales y mecánicas de los componentes soldados.
